Sistema Movil Urbano
Este nuevo proyecto será en grupo. Para ello se establece una serie de características que dan lugar al Briefing:
1.- Se trata de un sistema Móvil urbano, o entorno urbano.
2.- Este sistema Móvil tiene que resultar "útil" y en la medida de lo posible "divertido".
3.- Tenemos que tener en cuenta que pretendemos a la vez realizar algún tipo de actividad física.
4.- Mecánico.
5.- Orientado a uno o varios usuarios. (Individual o colectivo)
6.- No sabemos aun a que sector esta dirigido. [Infantil - juvenil - personas mayores, etc]
En la primera etapa, se enfoca el proyecto a la utilización de una tabla de surf como base del diseño, con la posibilidad de insertar en el diseño el uso de la vela.
Para ello se hace una busqueda de información.
A continuación algunos ejemplos sistemas móviles que utilizan vela:
 |
| Vehículo Barriletero |
Vehículo para vientos, es el último concepto de cero emisiones o de coches de fantasía creado por Tsun-Ho Wang, Gyu-Jung Sung Min y Je-Do.
Permite tres posibles métodos de propulsión y cuando no hay suficiente viento para moverlo, hay un motor eléctrico en cada uno de las tres ruedas.
 |
| Vehículo de vela. |
Este artilugio compuesto de tres ruedas, un mástil y una vela te permitirá recorrer largas playas.
El marco en el que se realiza esta actividad es perfecto para que todos aquellos mayores de 9 años puedan disfrutar de él sin importar el nivel que tengan. Los principiantes podrán hacer un curso en el que aprenderán las reglas básicas del coche a vela: leer y controlar el viento, y estudiar el relieve de las playas.
http://www.easyviajar.com/francia/el-coche-a-vela-4808
 |
| Vehículo a vela todo terreno. |
Vehículo a Vela todo terreno para todos es un vehículo que funciona a energía eólica.
Además, tiene unos neumáticos especiales diseñados en forma de bola para tener una máxima flotación y una menor compactación del suelo.
FASE CREATIVA
En esta fase, todo el grupo propusimos una serie de ideas, partiendo de las premisas que se estableció al principio.
A continuación, algunas de las propuestas que presentó el grupo.
.jpg) |

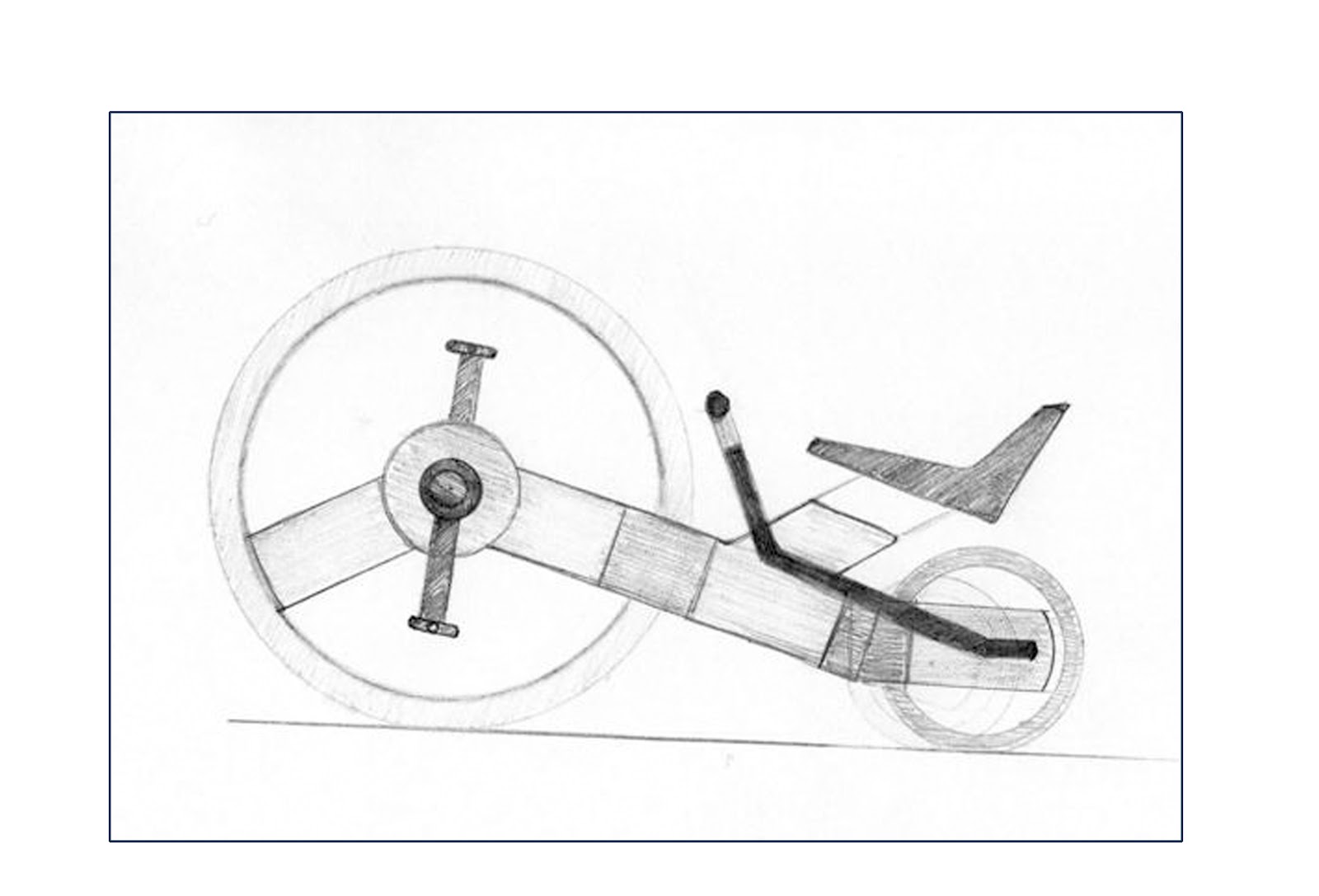

| Bicicleta dirigida por timón |
 |
| Híbrido de monotapín dirigido por pedales en las manos |
 |
| Patineta de tres ruedas |
 |
| Sistema móvil para dos personas |
.jpg) |
| Patineta con manillar y freno el pie |
Posteriormente, se hizo una selección y quedaron tres propuestas por mayoría.
Estos son los 3 bocetos:
Como boceto final, se eligió el modelo 2.
Como ya tenemos claro que lo que queremos hacer es un monopatín, se realizan otras propuestas para definir un poco mas lo que buscamos.
 |
| Monopatín con manillar y base plegable |
 |
| Monopatín con manillar integrado en la base |
 |
| Monopatín plegable |
 |
Monopatín con giro en la base del manillar |
De ésta manera se define la caracteristicas que nuestro monopatín.
Éste análisis se realizó por grupos de 3 o 4 personas.
Análisis del eje y rueda.
Con estos bocetos, lo que se pretende es compreder el funcionamiento de las ruedad y el eje.
 |
| Vista explosionada del eje |
Análisis del manillar.
Diferentes propuestas:
Análisis de la tabla.
Diferentes propuestas para estética final.
 |
| Superficie abrasiva |
 |
| Superficie con tacos de goma |
 |
| Estudio de la forma de los módulos |
 |
| Estudio de la forma del módulo |
Después de haber analizado todos las partes del patín, llegamos a la siguiente conclusión formal:
El manillar se estiliza para darle una forma de velocidad y se puede extraer facilmente, decidiendo cuando la quieres poner y quitar.
Por otro lado, la tabla se compone de diferentes módulos, ampliable hasta donde tu quieras, ya que lleva un sistema de railes que permite incorporar tantos módulos como quieras.
Y por último, las ruedas serán ovaladas.
 |
| Vistas del conjunto |
 |
| Detalle del manillar |
 |
| Detalle de las ruedas y eje |
FASE TÉCNICA
Después de definir la forma final, pasamos a la parte técnica, donde definimos las medidas que van a tener todas las piezas.
 |
| Planos del conjunto |
 |
| Despiece del manillar |
 |
| Despiece del módulo |
 |
| Despiece del eje |
 |
| Despiece del eje y rueda |
 |
| Despiece de la rueda |
RENDERS
Módulo
 |
 |
| Montaje de un módulo |
 |
| Despiece del módulo |
 |
| Detalle del manillar |
 |
| Detalle de como se pliega |
Rueda y Eje
 |
| Eje y Rueda |
 |
| Eje |
 |
| Despiece de la rueda |
Renders del conjunto
 |
| Tabla con manillar |
 |
| Tabla sin manillar |
 |
| Despiece del conjunto |
 |
| Despiece explosionado |
PANEL
 |
| Panel explicativo |
VIDEO
Como promoción de Urban Cruiser, también se hizo un video.
http://www.youtube.com/watch?v=zO55ZmE2siw
